東元步進馬達

步進馬達


無刷馬達
DST系列

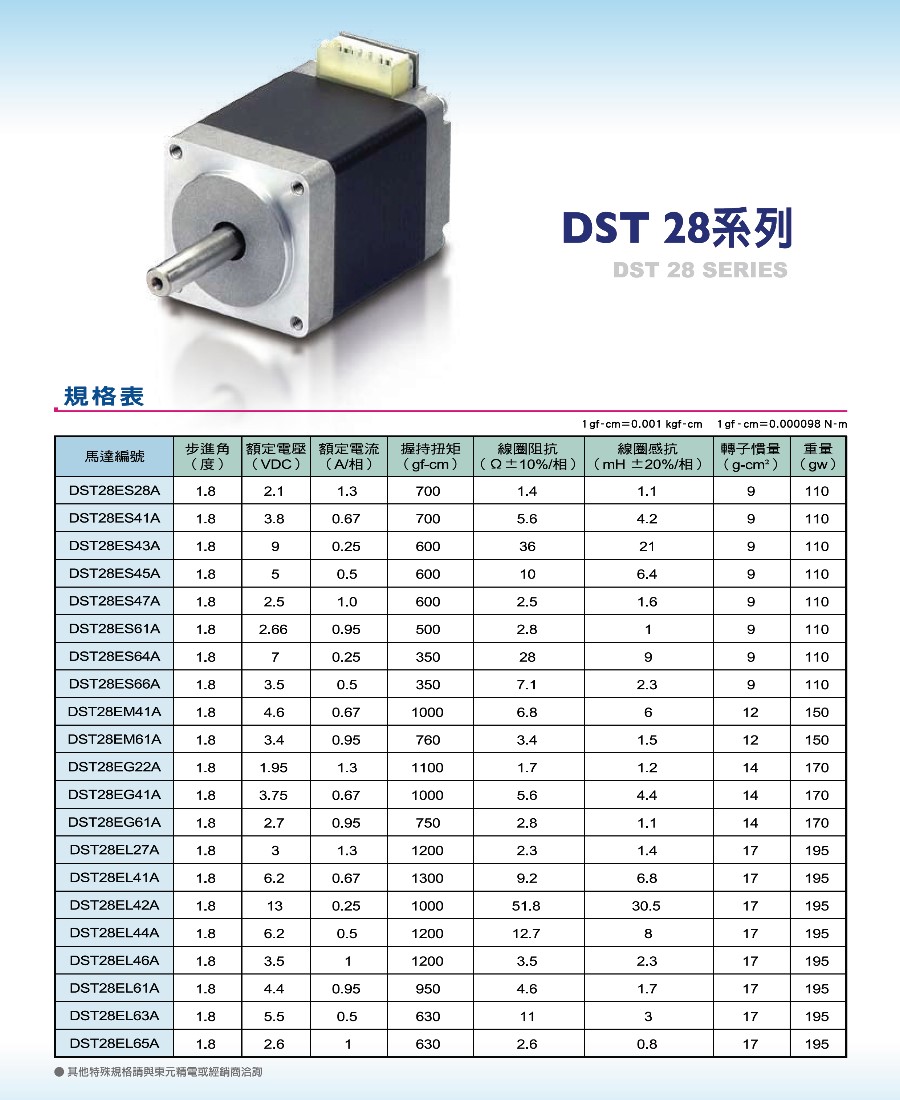

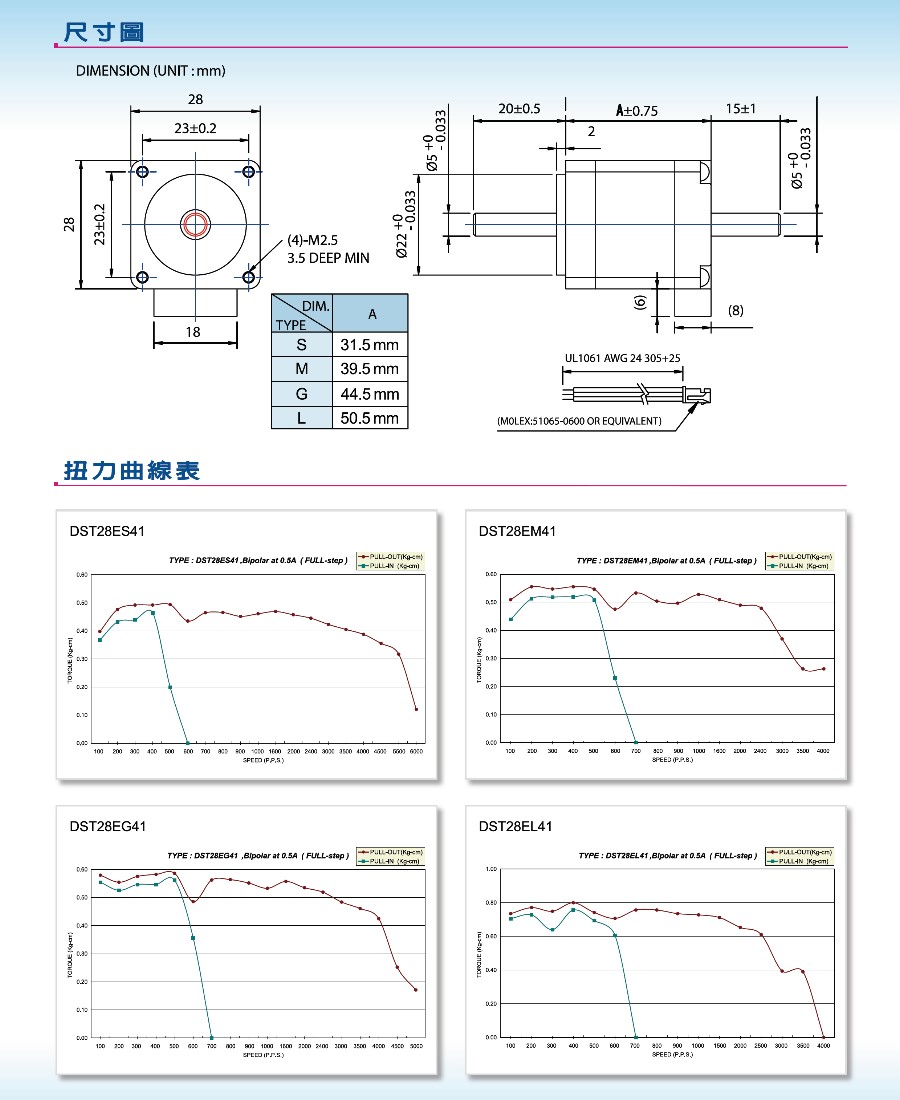

    DST 28型步進馬達 曲線表

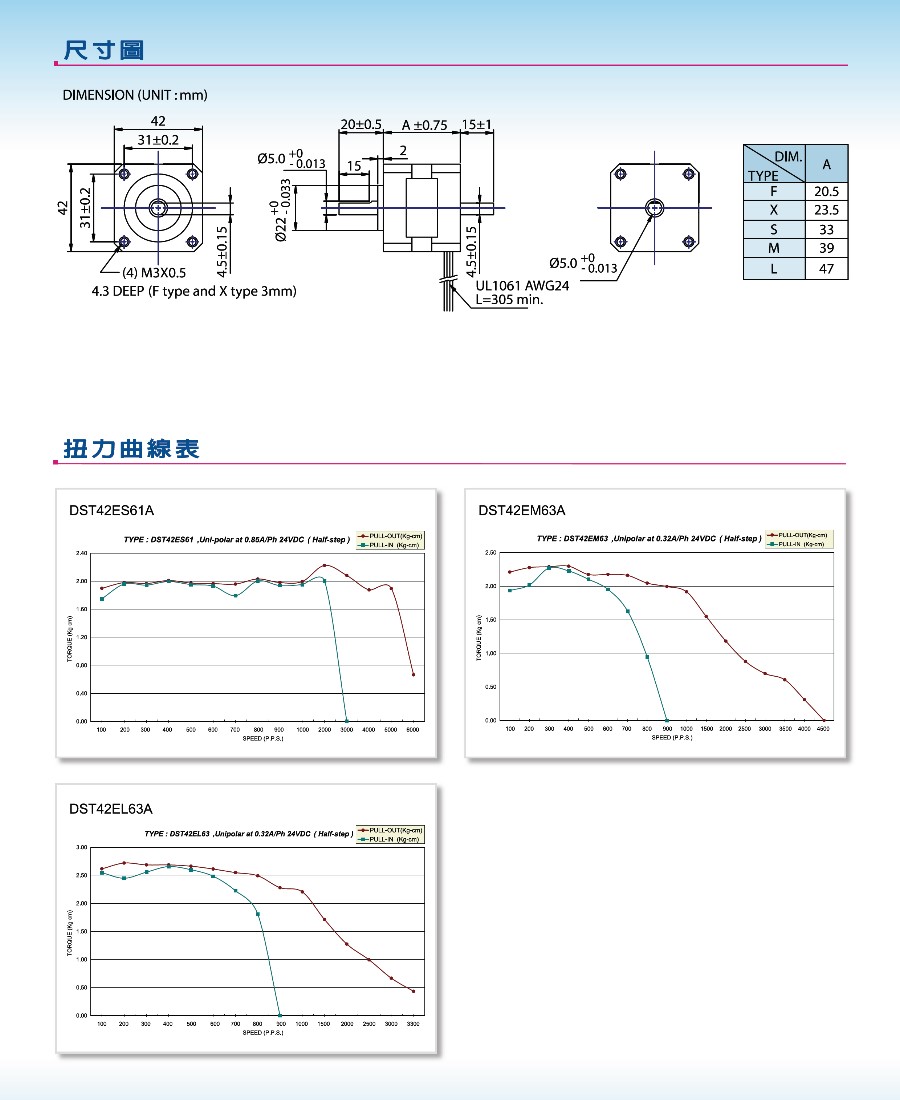

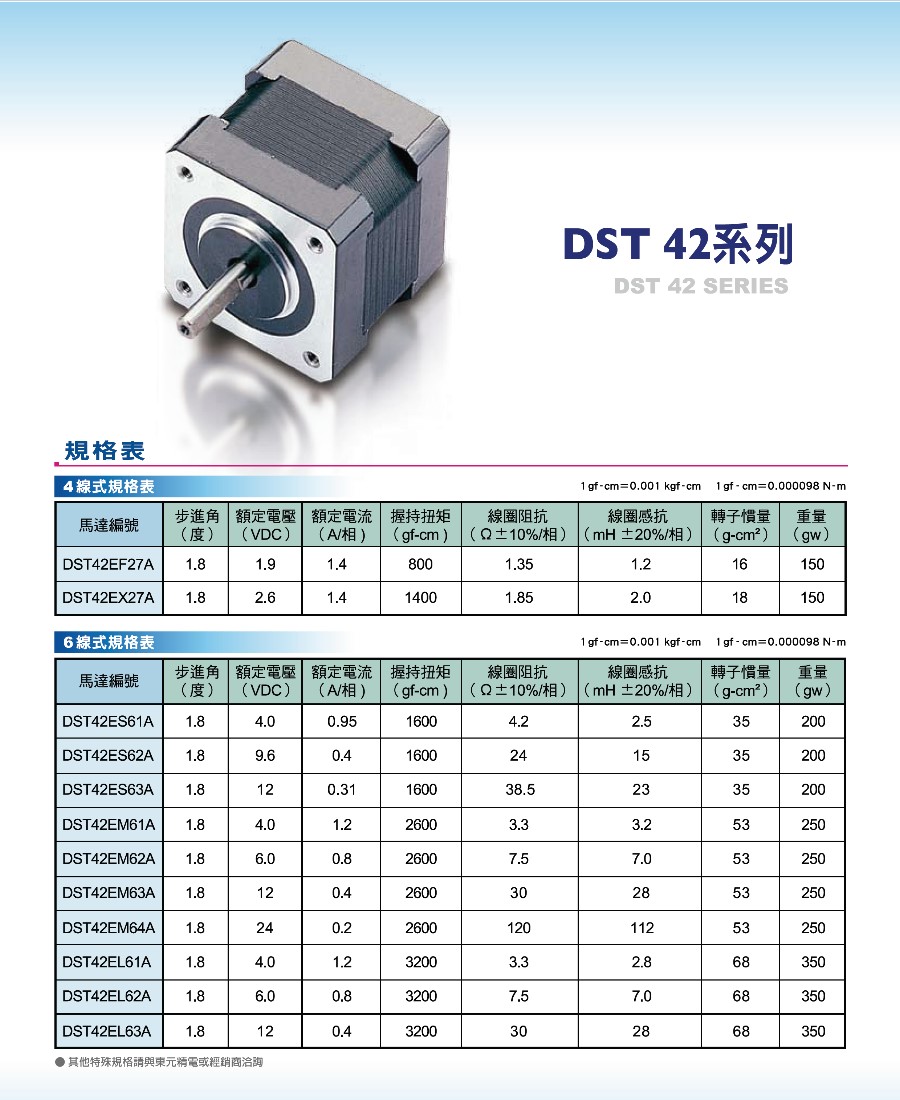

    DST 42型步進馬達 曲線表

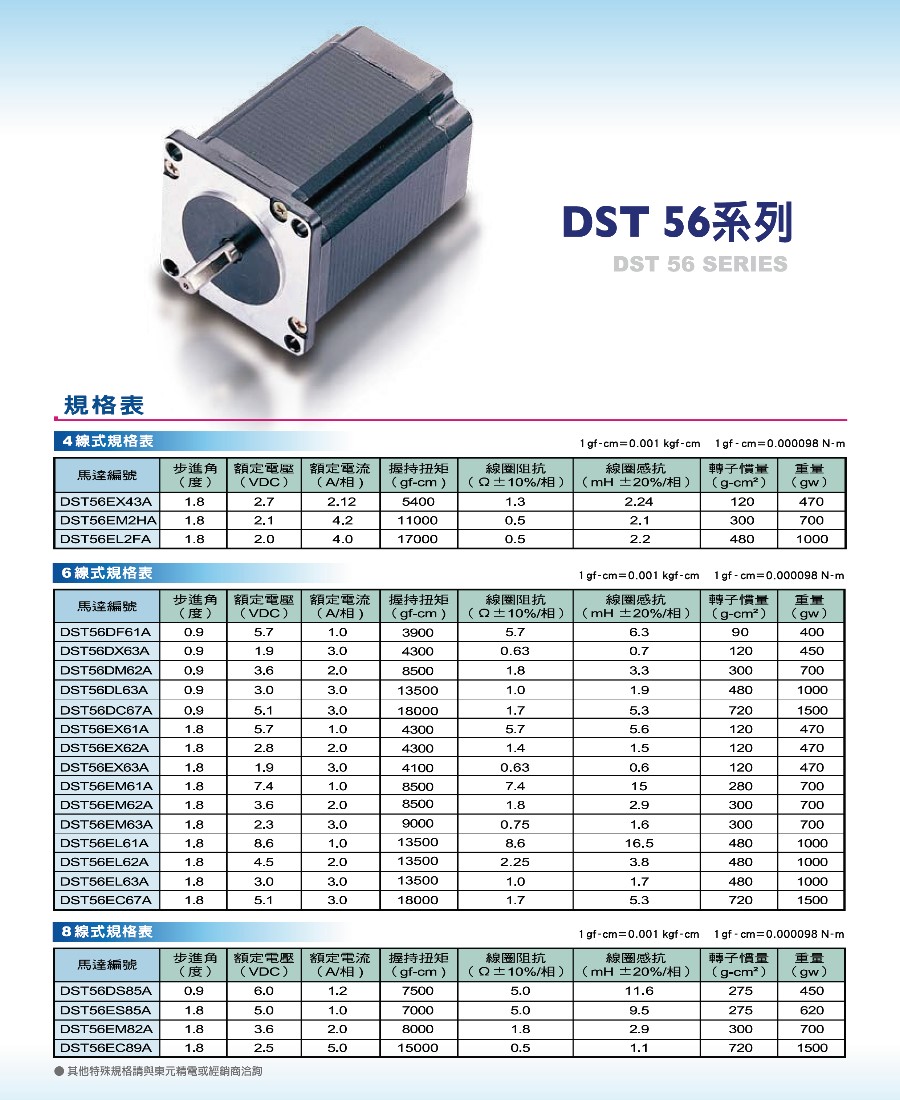

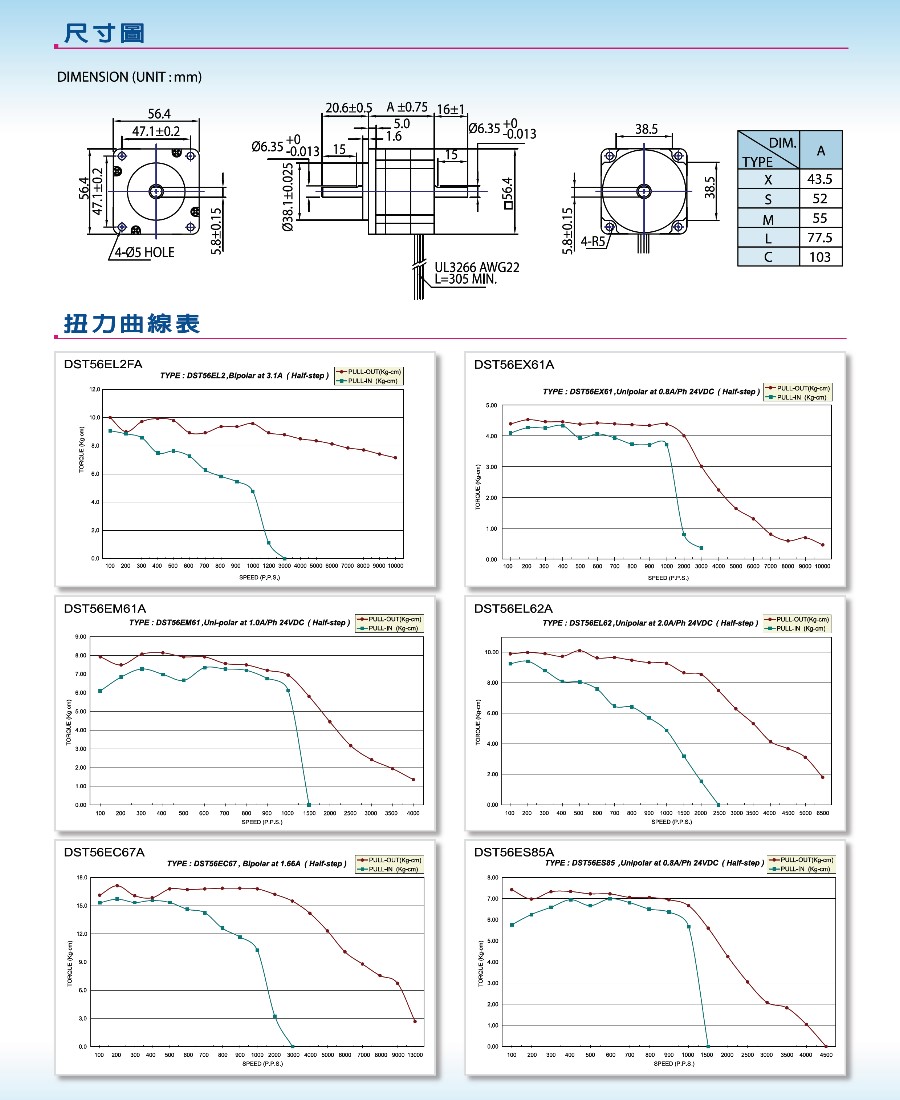

    DST 56型步進馬達 曲線表

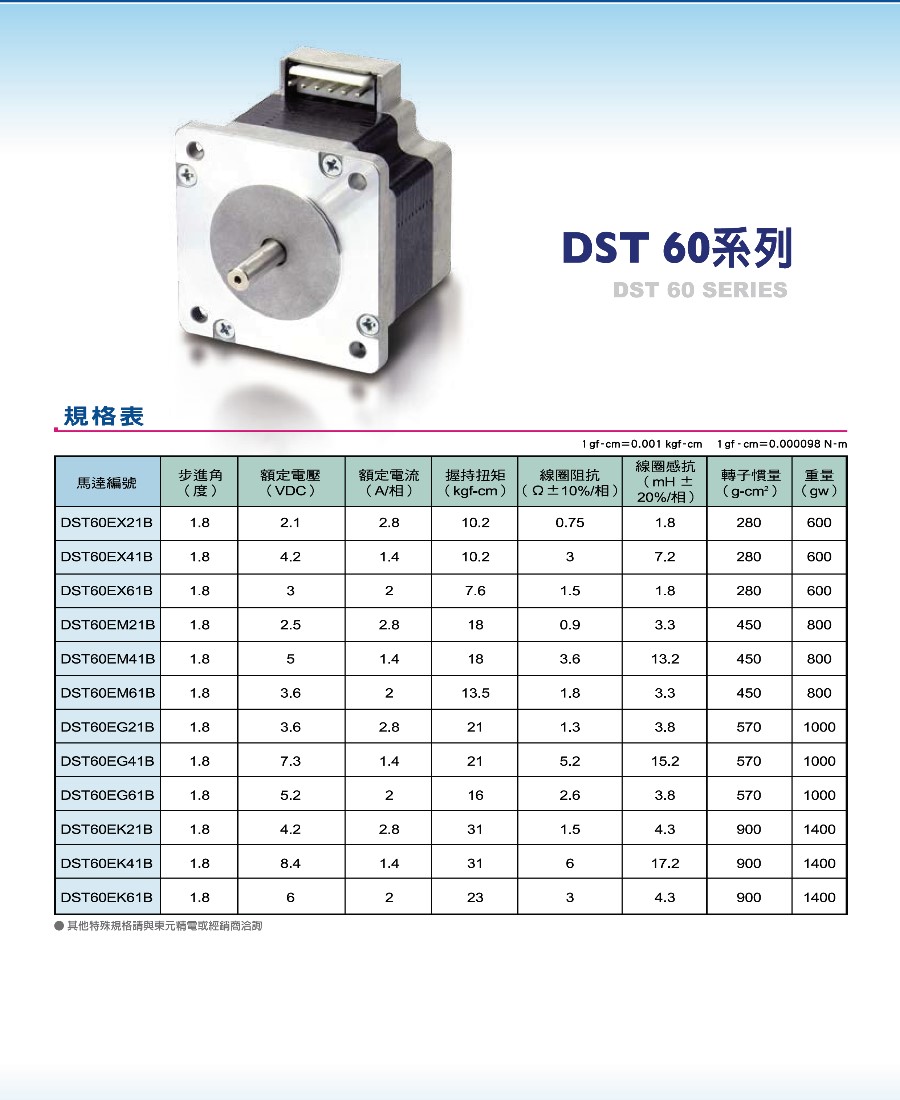

    DST 60型步進馬達 曲線表

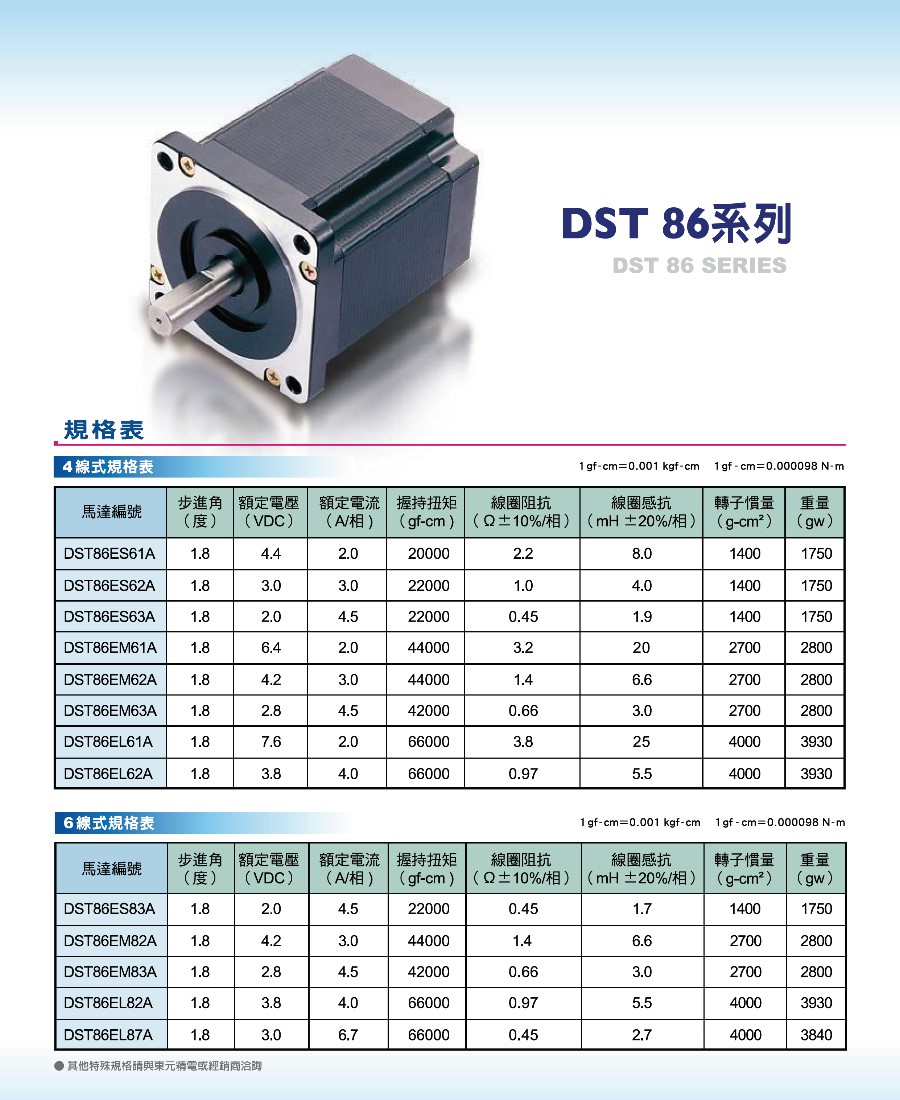

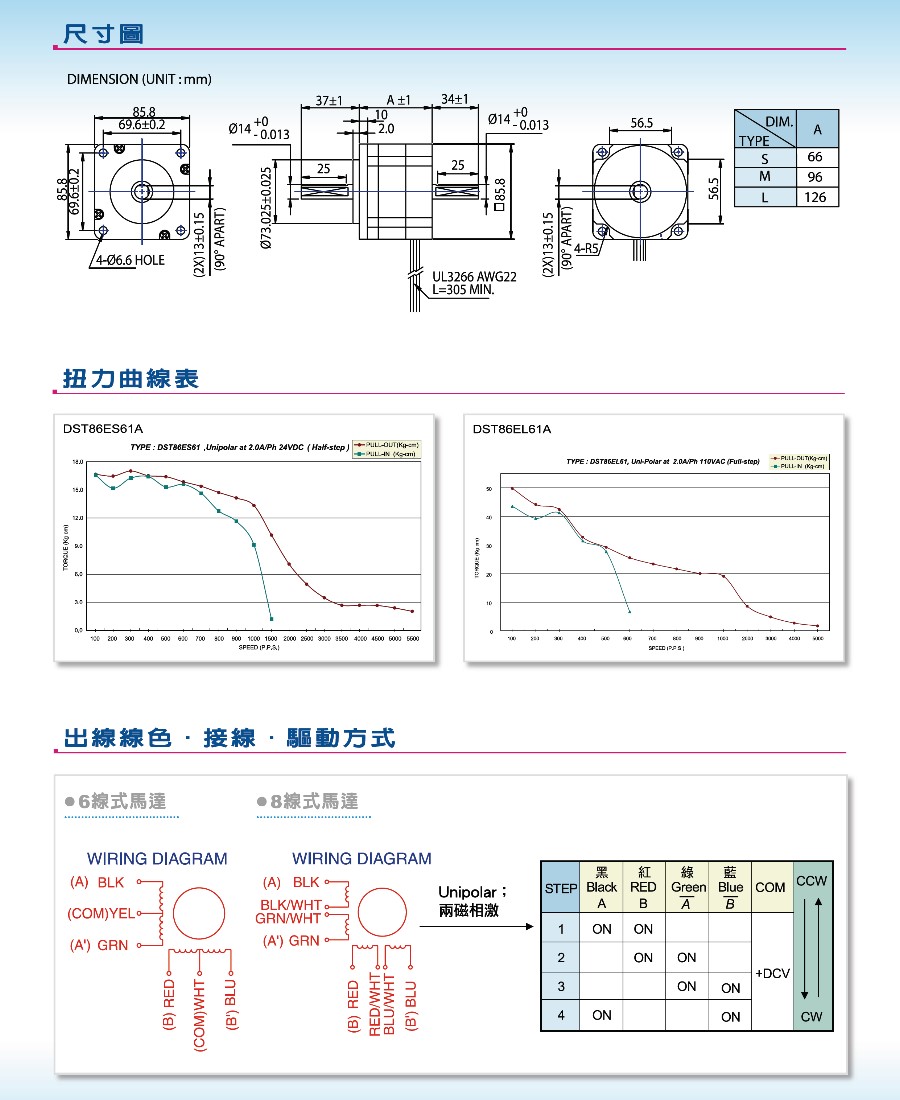

    DST 86型步進馬達 曲線表

無刷馬達
DSH系列

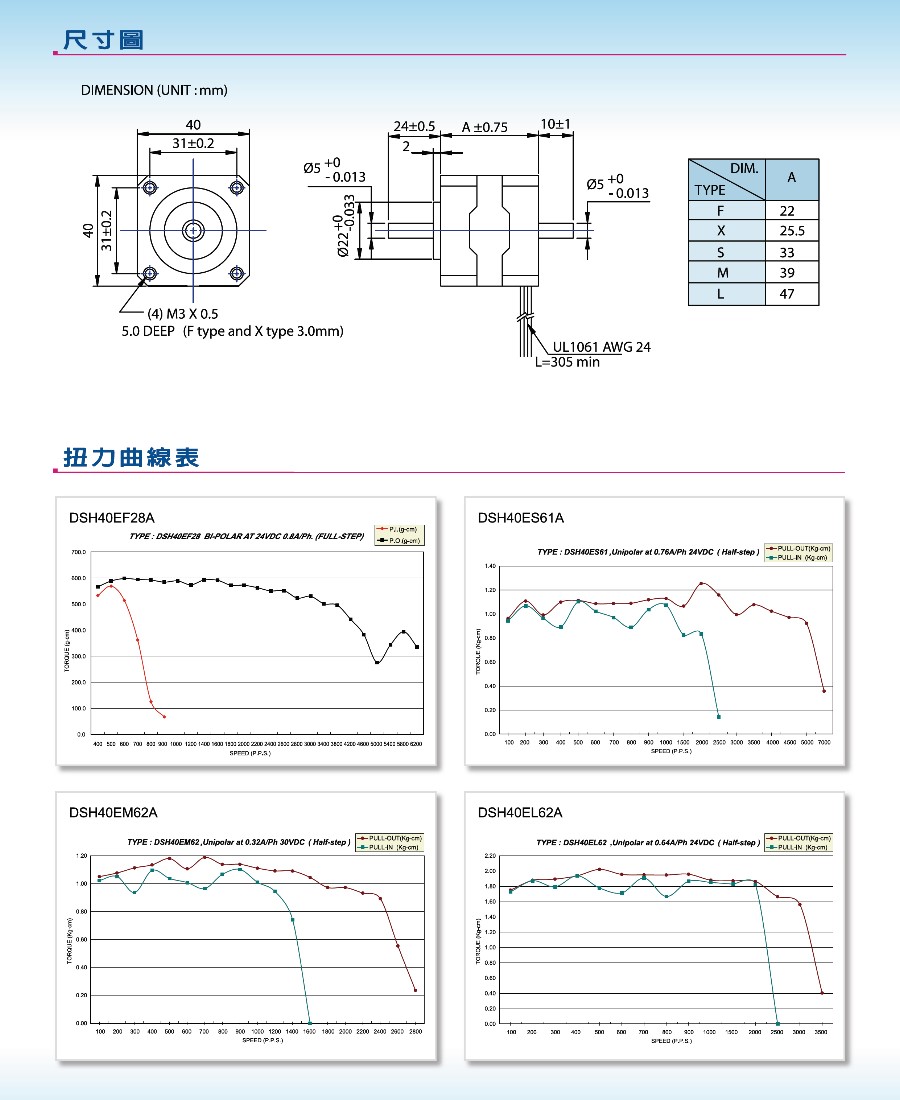

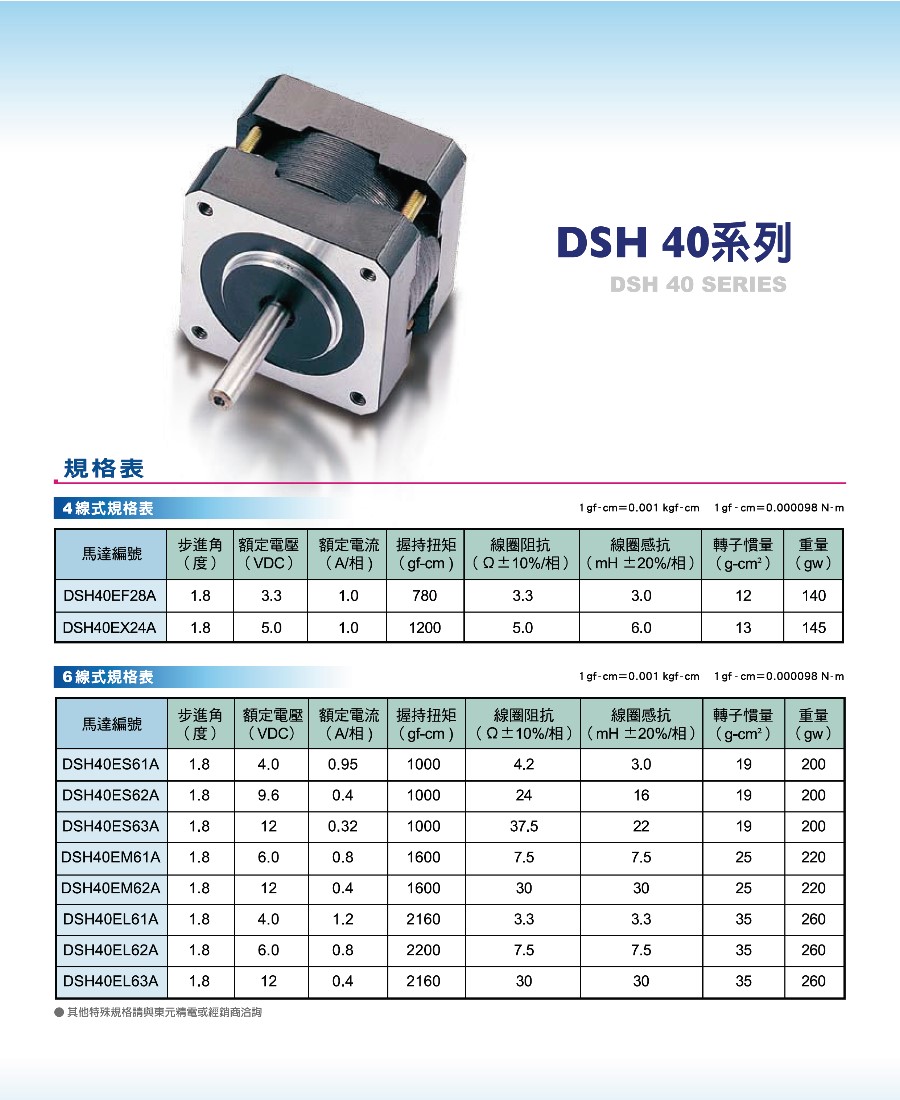

    DSH 40型步進馬達 曲線表

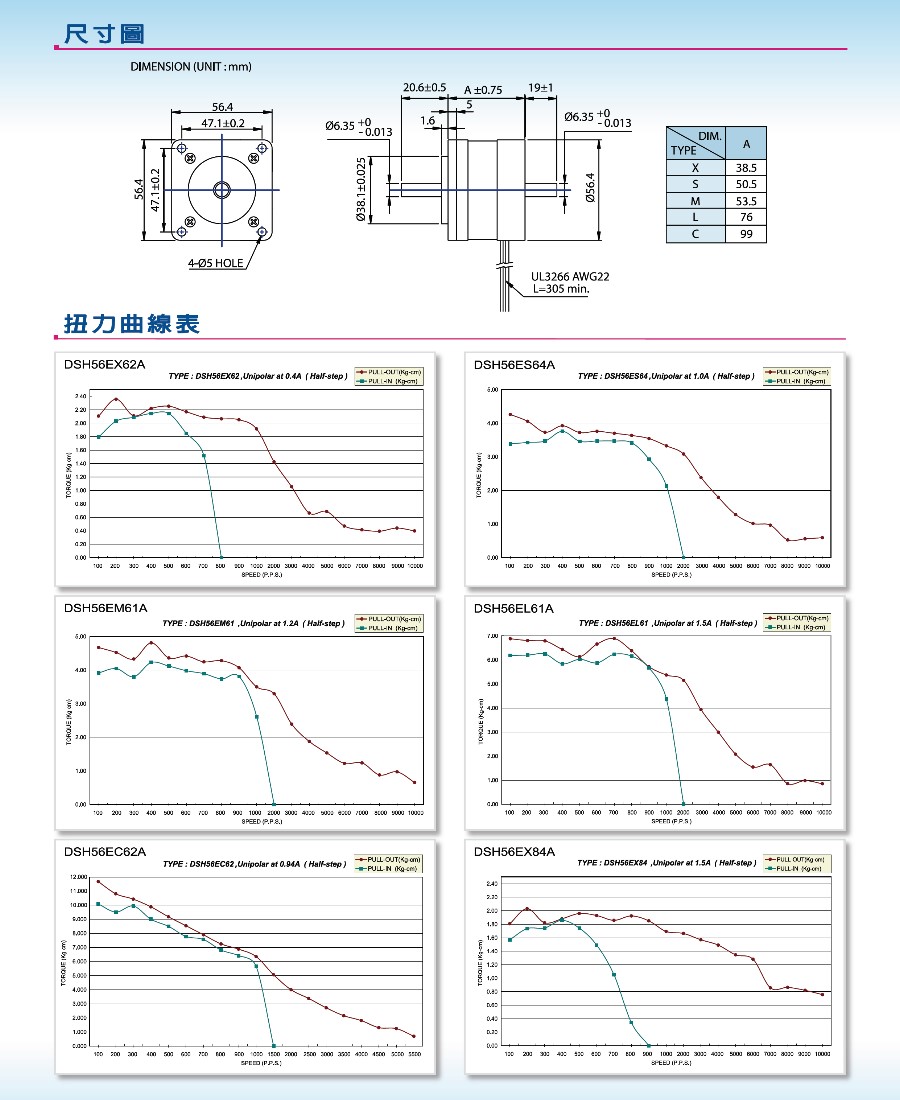

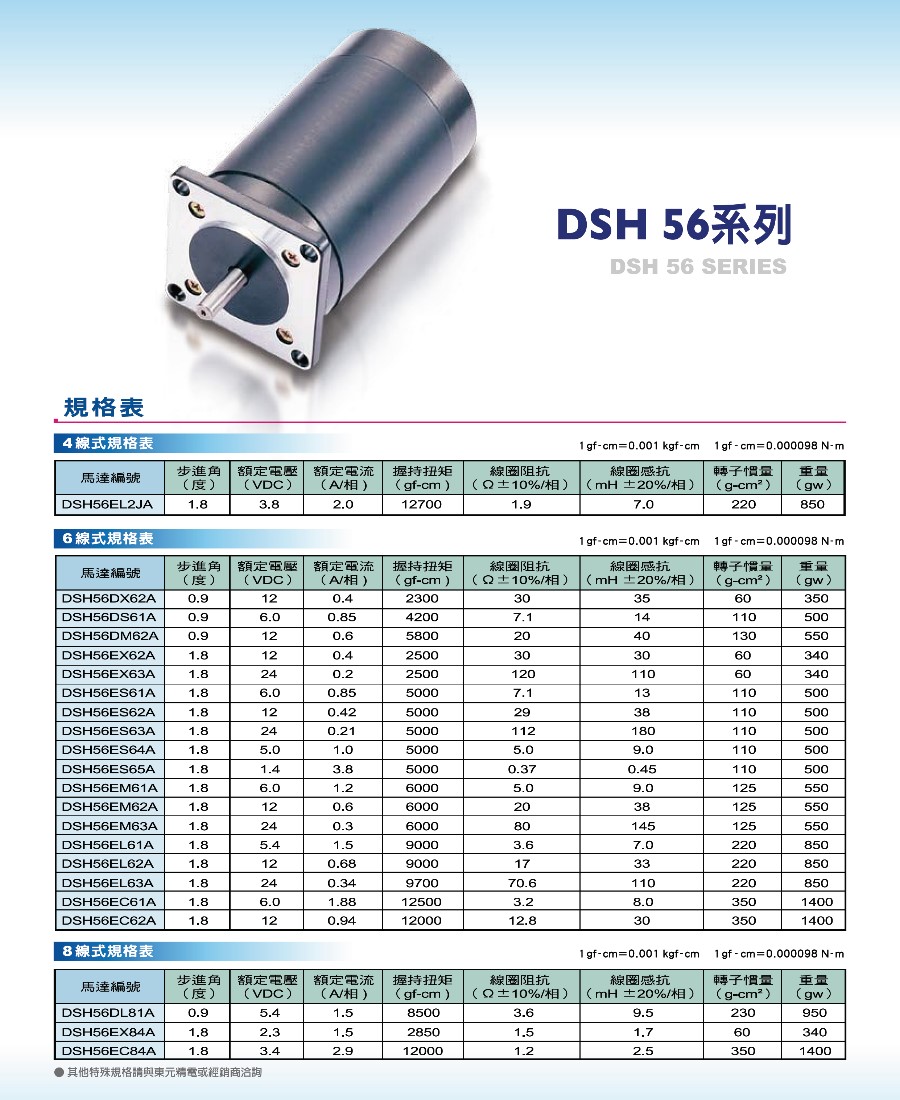

    DSH 56型步進馬達 曲線表

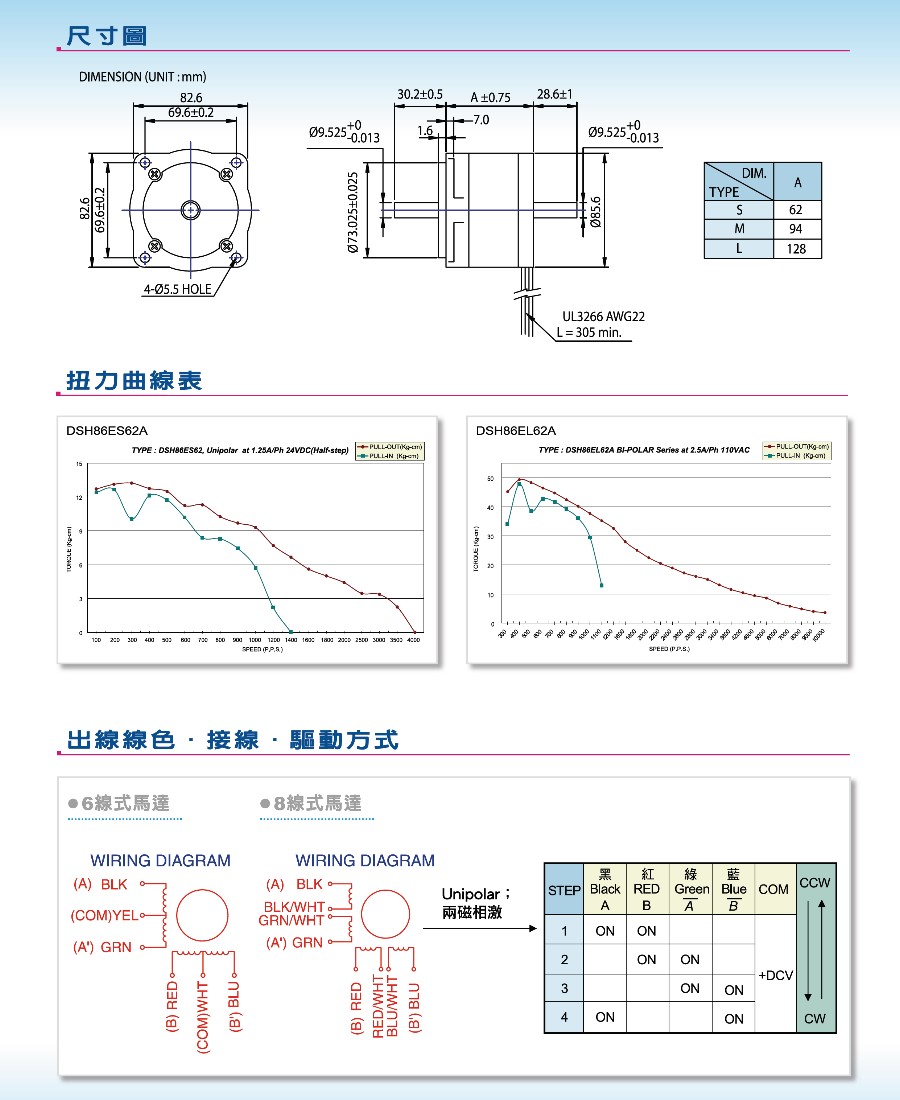

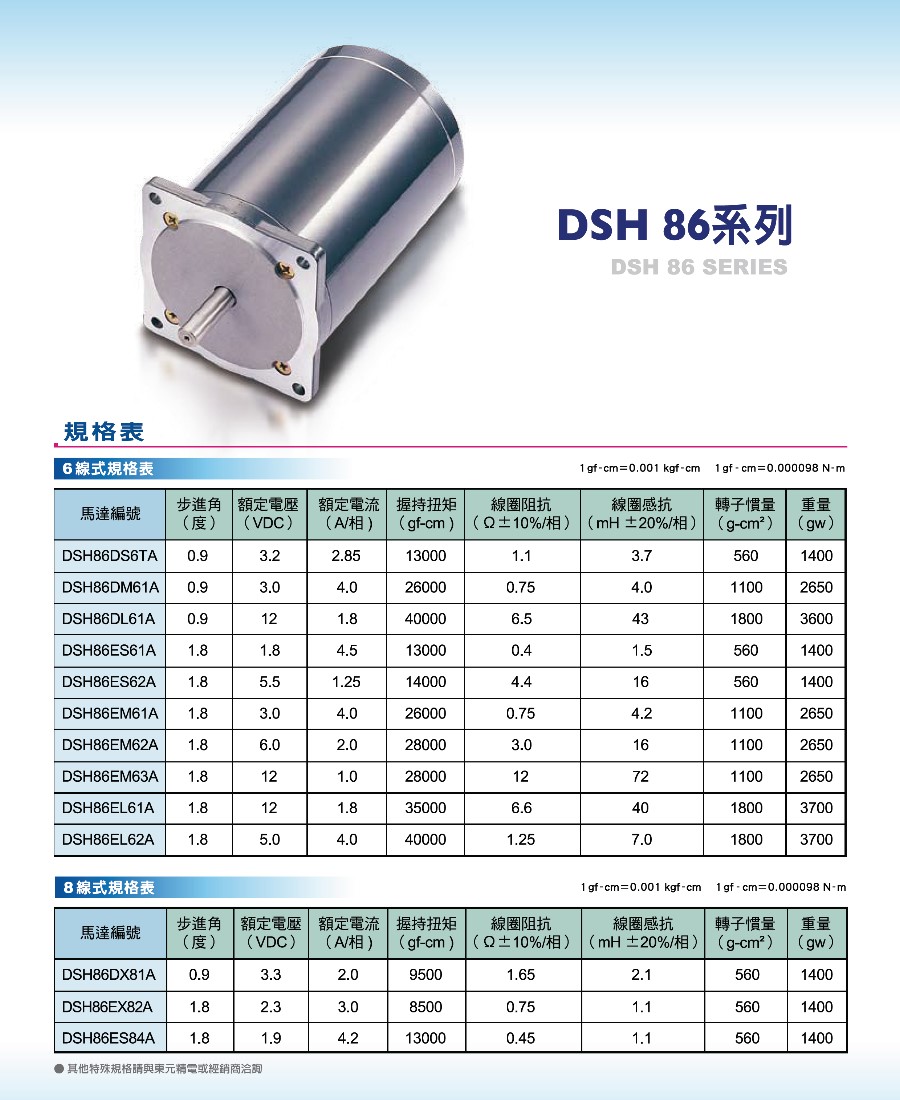

    DSH 86型步進馬達 曲線表

線性馬達

Frame尺寸(mm) 步進角(度) 額定電壓(V) 額定電流(A) 握持扭距(gf-cm)
28 1.8 1.95~13.0 0.25~1.3 350~1300
42 1.8 1.9~24.0 0.2~1.4 800~3200
56 0./1.8 1.9~8.6 1.0~5.0 3900~18000
60 1.8 2.1~8.4 1.4~2.6 7600~31000
86 1.8 2.0~7.6 2.0~6.7 20000~66000

線性馬達
Frame尺寸(mm) 步進角(度) 額定電壓(V) 額定電流(A) 握持扭距(gf-cm)
40 1.8 3.3~12.0 0.32~1.2 760~2200
56 0.9/1.8 1.4~24.0 0.2~3.8 2300~12000
86 0.9/1.8 1.8~12.0 1.0~4.5 8500~40000

線性馬達
項目 DSH40、56,DST28、42、56、60 DSH86、DST86
步進角精度 ±5%
靜態徑向游隙 0.025mm Max.(0.5Kg Load)
靜態軸向游隙 0.075mm Max.(1Kg Load)
軸心偏擺度 0.05mm(T.I.R)
軸心同心度 0.075mm(T.I.R)
軸心垂直度 0.12mm(T.I.R)
溫升 80℃(Max.)
周圍溫度 -10℃~50℃
線圈絕緣等級 B(130℃)
絕緣電阻值 100MΩmin.(at 500VDC)
溫壓等級 500VAC(for 1 min.) 900VDC(for 1 min)

線性馬達

馬達

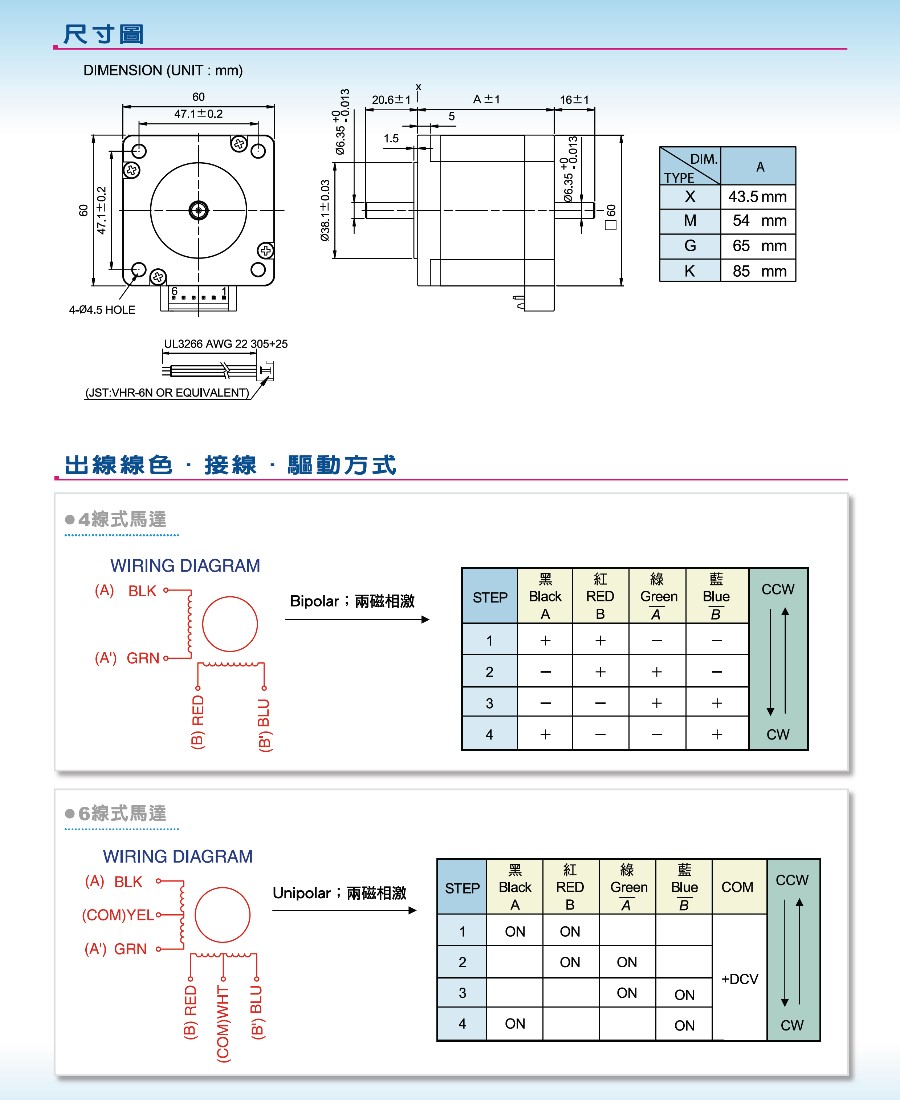

接線方式

四線式
六線式
八線式
馬達線色

/

/

/

/

驅動器腳位定義
A
A-
B
B-
A
CA
A-
B
CB
B-
A
A-
B
B
CA
CB
